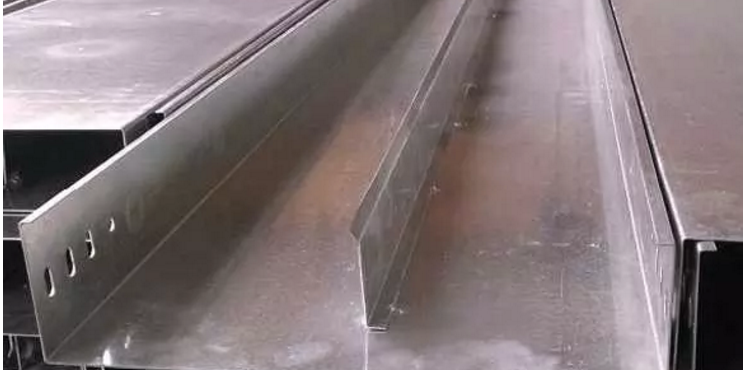

贵州电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成上海格全桥架可以独立架设,

也可以附设在各种建(构)筑物和管廊支架上,体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好, 耐冲击强度高的物性特点。

 1、 电缆桥架的载荷G总的计算： G总=n1q1+n2q2+n3q3+…… 式中:q1、q2、q3、……为各电缆每单位长的重量kg/m n1、n2、n3、……为相应电缆的根数 G应小于 电缆桥架的允许载荷（参照载荷曲线图表） 当 电缆桥架 在室外或带 护罩时，还应计入水载和风载等因素。

 2、 电缆桥架宽度b的计算：

（1） 电力电缆  b=n1+d1+k1+n2d2+k2+n3d3+k3+…… 式中:d1、d2、d3……为各电缆直径 n1、n2、n3……为相应电缆直径的根数  k1、k2、k3……为电缆间距（K值最小不应小于d/4）

（2）控制电缆 桥架的宽度b的计算：（一般 电缆桥架的填充率取40%左右）

 3、电缆的总载面积：S=S0/40 d=S/H=S0/40

4、需要的托架横载面积：So=n1 式中：h为 电缆桥架 净高   以YJV-4X150+70电缆为例，直径50mm，截面积1600mm2 如果要敷设10根这种电缆， 按照截面积来算的话： 1 0X1600=16000mm2 16000/40%=40000mm2 那 选用，400X100（400x100=40000mm2）桥架即可。

不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：

(1)1kV以上和1kV及以下的电缆：

(2) 同一路径向一级负荷供电的双回路电缆；

(3) 应急照明和其他照明的电缆：

(4)电力，控制和电信电缆。

若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。

(1)贵阳电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。

(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘 制桥架敷设轴侧图,则对材料统计将更精确。

直线段：注明全长、桥架层数、标高、型号及规格。

拐弯点和分支点:注明所用转弯接板的型号及规格。

升降段：注明标高变化,也可用局部大样图或剖面图表示。
